Ресурс-Ф

Тип спутника:
Оптико-электронная
Пространственное разрешение:
Среднее (от 2,5 м до 10 м)
Страна:
Россия

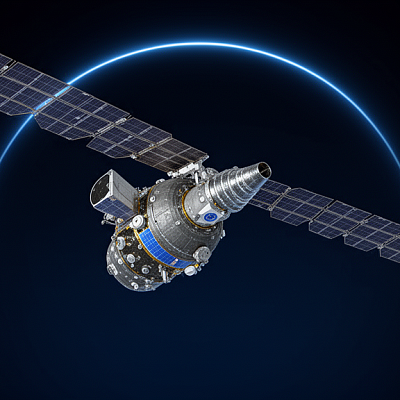

Ресурс-Ф
Ресурс-Ф?

Технические характеристики съемочной системы космического аппарата Ресурс-Ф

Характеристики космического спутника

Страна-оператор Россия

Регулярные запуски космических аппаратов в интересах решения задач народного хозяйства, рационального природопользования и охраны природы начались с 1974 г. На первом этапе использовались КА специального назначения, затем доработанные для народнохозяйственных целей космические комплексы (КК). Первый из таких КК — «Фрам» эксплуатировался с сентября 1975 по сентябрь 1985 г. В 1981 г. принят в штатную эксплуатацию космический комплекс «Ресурс-Ф1», в 1988 г. — «Ресурс-Ф2».

Заполните форму заказа

Загрузите файл в форматах .shp, .tab, .kml/kmz (в виде архива zip, rar, 7z) или текстовый файл в форматах (word, txt, excel) со списком координат. Укажите название территории.
Максимальный размер одного файла - 5 Мб
Укажите тип данных, режимы съемки, периоды съемки, области применения, другое. Сформулируйте ваши пожелания в свободной форме.
Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных.

Детальное описание

Позже для целей народного хозяйства стал использоваться и некоторый ресурс съемок с конверсионных объектов высокого разрешения. С начала 90-х годов в штатной эксплуатации находился КА «Ресурс-Ф3», выполняющий съемки камерой КФА-3000 с пространственным разрешением порядка 2–3 м.

Фотоаппаратура КА этой серии работает в оптическом диапазоне и обеспечивает получение разномасштабной информации на негативных фотопленках с пространственным разрешением от 2 до 30 м с рабочих высот околокруговых орбит от 220 до 275 км.

Используемые типы фотосистем и фотопленок позволили проводить многозональную и интегральную фотосъемку на черно-белые, спектрозональные и цветные пленки и получать выдерживающие (в зависимости от типа пленки, условий съемки и т.д.) увеличение 15 крат и более:

  • оригинальные негативы масштабов 1:1 200 000–1:1 375 000 (обеспечивается аппаратурой КАТЭ-200);
  • в широком оптическом диапазоне на изопанхроматических пленках Тип 22, 27 и др. с разрешением на местности 18–30 м;
  • в широком оптическом диапазоне на цветных двухслойных спектрозональных пленках СН-8 и 10 с разрешением 25–30 м;
  • в широком оптическом диапазоне на цветных трехслойных пленках ЦН-3 и 4 с разрешением более 30 м;
  • в узких спектральных зонах на изопанхроматических пленках Тип 22, 27, 42 и 38 и инфрахроматических пленках И-840 и 840Л с разрешением на местности 15–30 м;
  • оригинальные негативы масштабов 1:220 000–1:275 000 (обеспечивается аппаратурой КФА-1000 );
  • в широком оптическом диапазоне на изопанхроматической пленке Тип 27 с разрешением 3,5–7 м;
  • в широком оптическом диапазоне на цветных двухслойных спектрозональных пленках СН-8 и СН-10 с разрешением 5–8 м;
  • оригинальные негативы масштабов 1:600 000–1:900 000 (обеспечивается аппаратурой МК-4);
  • в узких спектральных зонах на изопанхроматической пленке Тип 30М и инфрахроматической пленке И-840(Л) с разрешением 6–11 м для зоны 635–690 нм;
  • в широком оптическом диапазоне на цветной двухслойной спектрозональной пленке СН-10 с разрешением 7,5–14 м;
  • оригинальные негативы масштабов 1:90 000–1:140 000 (обеспечивается аппаратурой КФА-3000);
  • в широком оптическом диапазоне на сверхтонкой изопанхроматической пленке Тип 38Т с разрешением 2–4 м.

Комплекс работ по модернизации КА «Ресурс-Ф1» завершился запусками в декабре 1997 г. и в октябре 1999 г. КА «Ресурс-Ф1М» № 1 и 2. Модернизация предусматривала улучшение тактико-технических и эксплуатационных характеристик, в частности, увеличение в 1,3 раза объема космической информации высокого разрешения за счет расширения суммарной полосы захвата до 205 км, продление срока активного существования до 19 суток и с возможностью использования до 6 суток полета в дежурном режиме доведение суммарного срока функционирования на орбите до 25 суток и улучшение пространственного разрешения до 3,5–5 м благодаря уменьшению высоты околокруговой рабочей орбиты с 275 до 235 км и введения эллиптической рабочей орбиты с минимальной высотой полета 180 км.

Летные испытания проводились в процессе штатного целевого использования КА с выполнения съемок по конкретным заявкам потребителей. Полученные в процессе полета аппаратов «Ресурс-Ф1М» № 1 и 2 видеоданные подтвердили полное соответствие технических характеристик доработанного космического комплекса параметрам, заложенным в техническом задании на модернизацию, а также обеспечили выполнение заявок на съемку. Последний запуск спутника состоялся в 1999 году.

На сегодняшний день запуски фотографических КА, и в частности спутников Ресурс серии Ф, завершены.

Технические характеристики спутников и съёмочной аппаратуры

Характеристики Параметры фотосъемки с разных космических аппаратов
     «Ресурс - Ф1М»
«Ресурс - Ф2» «Ресурс - Ф3»
Высота фотографирования, км. 240 - 355 180 - 355 275 - 420
Наклонение орбиты, град. 82,3 82,3 82,3
Тип камеры КФА-1000 (3 камеры) КАТЭ-200 (1 камера) МК-4 (1 камера) КФА-3000 (2 камеры)
Фокусное расстояние, мм. 1000 200 300 3000
Размер кадра, см. 30х30 18х18 18х18 30х30
Масштаб съемки 1:240 000 - 1:355 000 1:1 200 000 - 1:1 775 000 1:600 000 - 1:1 180 000 1:90 000 - 1: 140 000
Пространственное
разрешение, м:
- на черно-белой
пленке,
- на спектрозональной
пленке




3,5 - 7,0


15,0 - 30,0


6,0 - 11,0

7,5 - 14,0


2,0 - 3,0
Ширина полосы съемки, км 216 - 319 (ширина полосы трех кадров) 216 - 319 (ширина полосы одного кадра) 100 - 200(ширина полосы одного канала) 55 - 84 (ширина полосы двух кадров)
Площадь съемки одного кадра на местности, кв.км. 5 184 - 11 342 46 656 - 102 080 10 160 - 39 521 756 - 1 764
Число спектральных диапазонов 3 (один в каждой камере) 1 (один в каждой камере) 4 (из шести возможных) 2 (один в каждой камере)
Спектральный диапазон съемки, нм. 570 - 800 (один в каждой камере) 600 - 700 460-510 810-860; 515-565; 435-680; 640-690; 610-750 600 - 700 (один в каждой камере)
Перекрытие кадров, % 20; 60 60 60 10 +/- 5

Продукты уровня 1R для сенсоров ALI и Hyperion доступны, но данные сенсора LAC не собираются после продолжения миссии и недоступны для заказа.

Области применения данных со спутника Ресурс серии Ф

Накопленный архив съёмочных данных имеет широкое применение для анализа динамики различных процессов. В частности анализ изменения застройки, транспортных путей сообщения, динамику вырубок и восстановления лесных массивов, пересыхание водоёмов и рек, изменение береговой линии, засоление почв, опустынивание и так далее. Наличие перекрытия между снимками позволяет определять изменения рельефа с помощью обработки в стереорежиме. Наличие спектрозональной съёмки позволяет проводить тематическую классификацию растительности, сельскохозяйственных культур.
